FC-1+6+12—次绞合绞线机系列(630大盘并丝放线)
用途：适合于BVR和高温线19股铜丝正规分层绞合
关键词：
绞线机
所属分类：
产品介绍
■ 民族品牌
■ 专利号：ZL2013103749826、ZL201420539185.9
■ 本机优点：
1.本机是我公司新研发的新产品，完全代替200型管绞机所生产的产品，主要是针对BVR和高温导体线（如19/0.41、19/0.52、19/0.64）同时进行分层绞合（根据客户需求可同向或一正一反绞合)。由于同时完成了1+6和（1+6）+12两道工序绞合，并采用大盘并丝放线，换盘频率低，降低成本，提高工作效率，产量是200型管绞机6倍，每小时省电50%，同时可一机多用，其中高速绞线机主机可单独进行多股导体绞合，同时本机还具有节能，占地面小，噪音低等优点。
2.产品广泛用于IT通讯、航天航空、军工、医疗、机车、汽车、机器人、船舶、5G云数据库等领域。
3.物联网功能（可选）：多台设备信息可集成在多台手机或电脑上，随时查看机器运作情况，如转速、绞线规格、线速、产量、设备保养等，同时可实现在线诊断、及远程维护等，实现精细化管理，降低生产和维护成本。

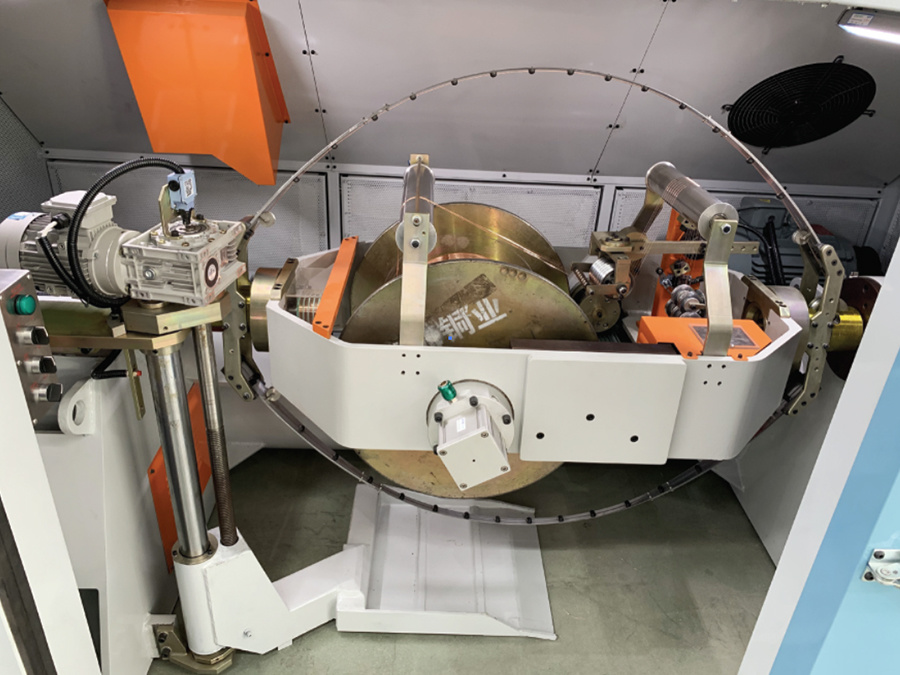

4.绞线机内部精密排线（可选）：步进电机+精密滚珠丝杆排线，内外部PLC通过无线通讯模块数据共享，集合排线数据与收线轴速度，通过PLC精密计算，保证排线精度，并在触摸屏设置排线宽窄及排距、无需停机调节，减少停机时间，提高生产效率。
|
设备型号 Model |
FC-1+6（630F）+12/6508 |
FC-1+6（630F）+12/8008 |
FC-1+6（800F）+12/8008 |
|
绞合用途 Usage |
适用于BVR和亮温线19股铜丝正规分层绞合 Apply for stranding BVR and 19wires of high temperature wire stratified stranding by one pass |
||
|
单丝线径（mm） Single wire dia |
Φ0.41～Φ0.64 |
||
|
绞合截面积（mm²） Stranding Section Area |
2.5～6.0 |
||
|
节距（mm） Pitch |
11.6～100 |
23～160 |
|
|
绞向 Stranding Direction |
同向绞或反向可自由选择 Optional for S+S S or S+Z |
||
|
放线盘尺寸 Pay-off Size |
Φ630xΦ127x475 |
Φ800xΦ127x600 |
|
|
1+6放线方式 1+6 Pay-Off Type |
大盘并丝动力放线 Multi-wires active pay-off |
||
|
外部12条放线 External 12 Pay-Off |
Φ630-Φ800大盘并丝动力放线或Φ400～Φ630静盘张力被动放线 Φ630-Φ800 Multi-wires active pay-offs or Φ400～Φ630 static tension pay-offs |
||
|
收线盘尺寸 Take up Size |
Φ500～Φ630 |
Φ630～Φ800 |
|
|
1+6最大转速rpm 1+6 Max speed |
2000（4000TPM） |
1800（3600TPM） |
|
|
主机最大转速rpm Host max speed |
1800（3600TPM) |
1400（2800TPM) |
|
|
总功率 Total power |
27KW |
35KW |
38.5KW |
|
收线张力控制方式 Take-up tension |
触摸屏+PLC+磁粉离合器，保证空盘到满盘张力恒定 HMI+PLC+magnetic clutch,ensure the constant tension from empty to full |
||
|
保护 Protection |
内外部断线自动刹车（电磁刹车），米到自动停机 Internal and external wire cut off automatic brake (electromagnetic brake), automatic shutdown when the meter reaches |
||
|
排线方式 Traverse |
精密排线或轴承式光杆排线，排幅排距均可调整 Precision traverse or bearing-type polished rod traverse, the length and pitch can be adjusted |
||
|
部分使用客户 Some customers |
金杯电缆集团、武汉第二电缆、贵州玉蝶、鸽牌电缆、起帆电缆集团、江扬电缆集团、广州新兴、鑫海高导、元通电缆集团、金水电缆、众邦电缆集团、广东电缆、金杯塔牌电缆、星达铜业集团、正泰电缆集团、津达集团、多宝电缆、郑州第三电缆、昆明明超、廊坊和盛等 |
||
