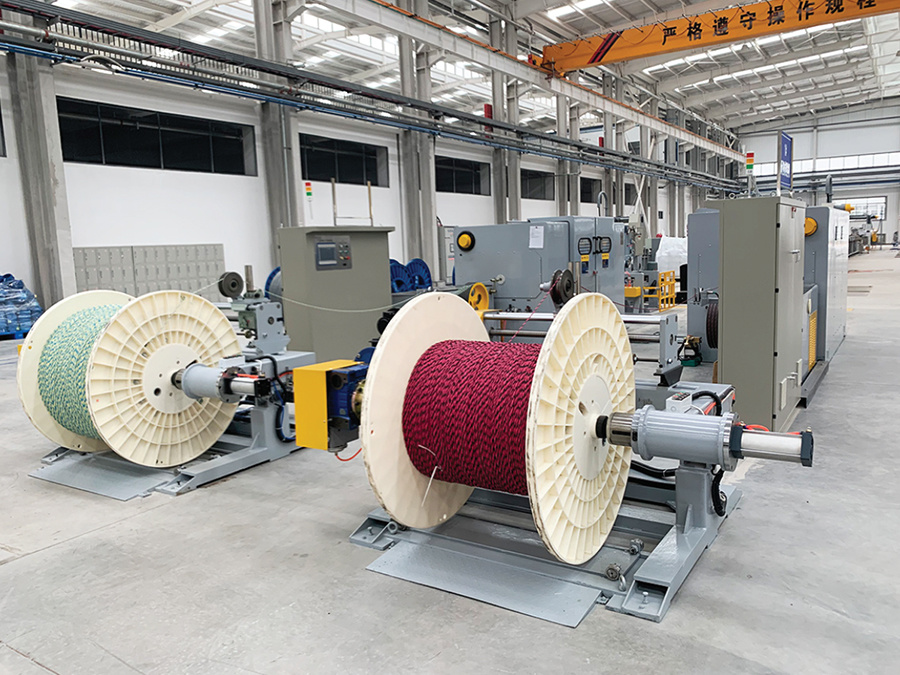

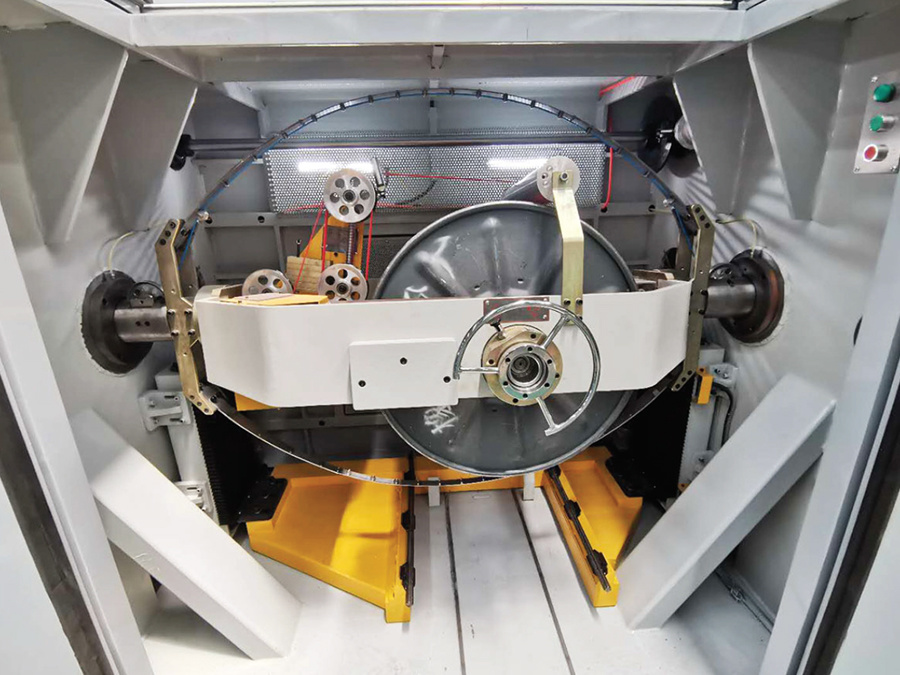

无扭对绞机系列
用途：适用于高频数据电缆LAN CABLE（CAT6电缆）、RVS芯线、机器人用控制线等对绞
关键词：
绞线机
所属分类：
产品介绍
■ 专利号: ZL2018216917813
■ 优点
1.适用于高频数据电缆LAN CABLE(CAT6电缆)、RVS芯线、机器人用控制线等对绞，对绞时绝缘芯线位置交错均衡，克服对绞时扭转力不均，从而使得高速对绞品质均匀，节距精确。
2.无扭高速对绞机是为高速数据线缆生产研发设计的产品，聚合了无扭对绞和高速绕包的性能和优点，无扭对绞和高速绕包既可独立运行也可联机运行，可选配储线架或摇盘机，特别适用于USB2.0、USB3.0、CATE-6e、CATE-7e、HDMI等各种高速数据线缆的生产。
3.产品广泛用于IT通讯、航天航空、军工、医疗、机车、汽车、机器人、船舶、5G云数据等领域。
设备型号 Model | FC-300E | FC-400E | FC-500E | FC-630E | FC-800E |
绞合用途 Usage | 适用于高频数据电缆LAN CABLE(CAT6电缆)、RVS芯线、机器人用控制线等对绞，特别适用于USB2.0、USB3.0、CATE-6e、CATE-7e、HDMI等各种高速数据线缆的生产。 | ||||
芯线单丝线径（mm） Core Wire Dia(mm) | Φ0.5～1.5 | Φ0.5～1.5 | Φ1.0～3.0 | Φ2.0～5.0 | Φ2.0～5.0 |
芯线绞合外径（mm） Twisted Outer Dia | Φ1.0～3.0 | Φ1.0～3.0 | Φ2.0～6.0 | Φ4.0～10 | Φ4.0～12 |
节距（mm） Pitch | 5～50 | 10～90 | 15～120 | 20～160（PLC pitch） | |
绞向 Direction Of Lay | 左或右向可自由选择 Free option to S Z | ||||
放线盘尺寸（mm） Pay-off Size | Φ300 | Φ400 | Φ500 | Φ630 | Φ800 |
放线方式 Outside Pay Off Type | 磁粉张力放线 Magnetic powder tension pay-off | 动力放线 Active pay-off | |||
最大转速(rpm) Max Speed | 2500 | 2200 | 2000 | 1500 | 1000 |
总功率 Power | 3.7KW | 5.5KW | 5.5KW | 14.5KW | 18KW |
张力控制方式 Tension Control Type | 触摸屏+PLC+磁粉离合器，保证空盘到满盘张力恒定 Touch screen+PLC+ magnetic powder clutch,it may ensure the constant tension from empty bobbin to full bobbin | ||||
排线方式 Traverse Type | 精密排线或轴承式光杆排线，排幅排距均可调整 Precious traverse or screw type ploish wire traverse, winding pitch and breadth are adjustable | ||||
引取动力 Capstan Power | 机械传动 Mechanical transmission | 伺服电机 Servo motor | |||
刹车方式 Brake Mode | 电磁刹车制动 Electromagnetic brake | 气动碟刹 Pneumatic brake | |||
储线形式 Accumulator | 9米卧式储线架 9M Accumulator | ||||
收线形式 Take-up | 轴装或摇盘成圈（可选） Spool or coils（option） | ||||
部分使用客户 Some Customers | 华通线缆集团、众邦电缆集团、江扬电缆集团、宇邦线缆、609电缆、科宝光电、容合电线、银通电线、奥林特梯缆、火凤凰、津达集团、武汉二厂、北京斯普乐、十堰明诚等 | ||||
