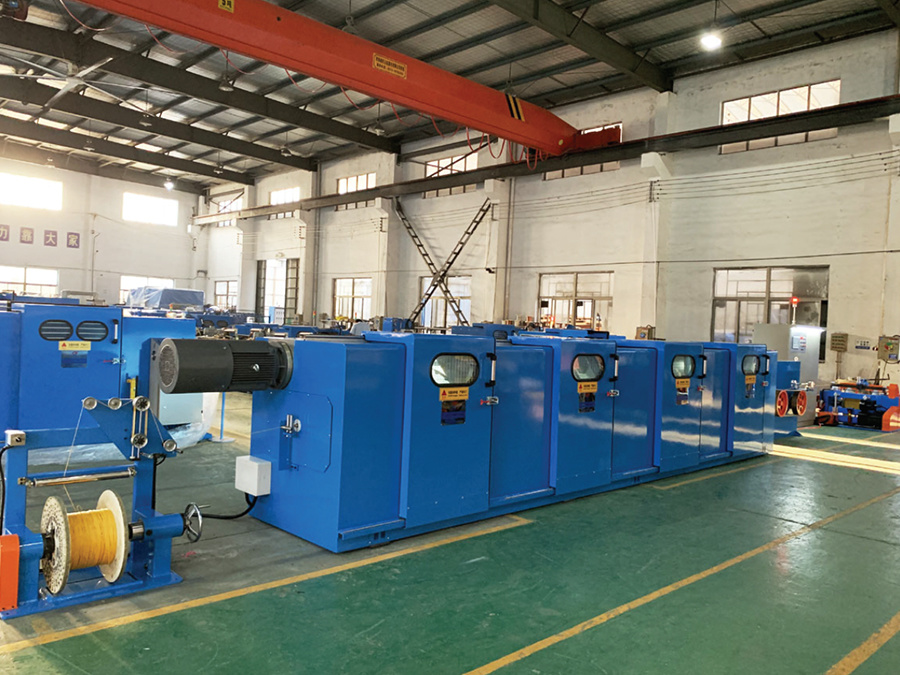

无扭成缆机系列
用途：主要用于高频数据线、电梯电缆、ABS刹车线、电源线等无扭成缆，适用于 2~7股芯线成缆或2～4股芯线成缆加填充 材料，同时可实现包带功能(断带停机）。
关键词：
绞线机
所属分类：
产品介绍
■ 民族品牌
■ 专利号: ZL2018216917813
■ 本机优点

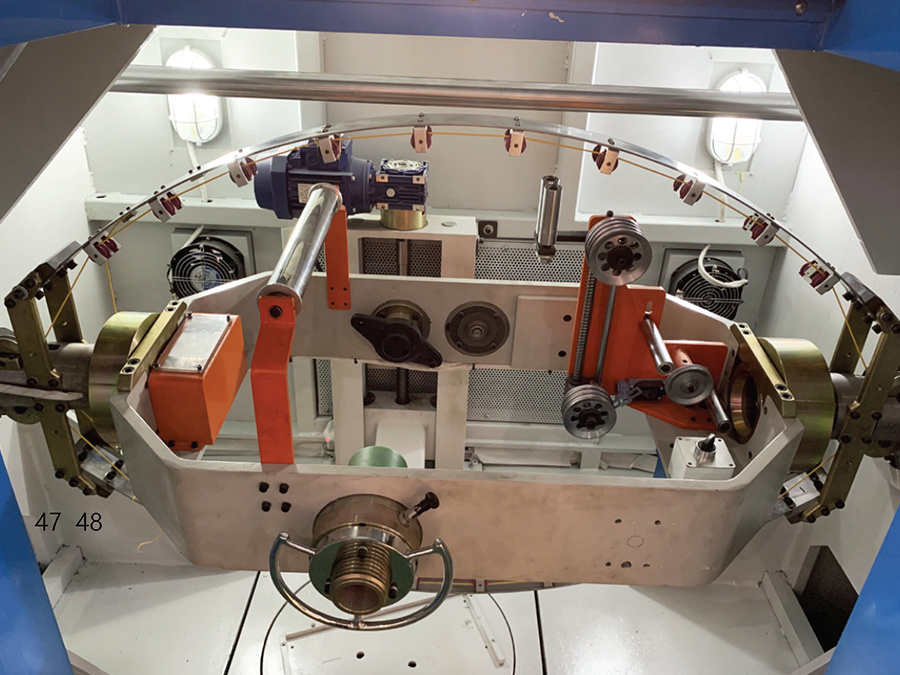

本机是我公司新研发的新产品，主要用于高频数据线、电梯电缆、ABS刹车线、电源线等无扭成缆，适用于2～7股芯线成缆或2～4股芯线成缆加填充材料，同时可实现包带功能(断带停机)。同时产量是常规成缆机（单绞机）的两倍，本机均为磁粉恒张力放线；无扭成缆方式，在成缆过程中不产生自扭，既保证了产品结构，又不产生扭绞变形，对成缆的质量和稳定性都有很大提高。
产品广泛用于IT通讯、航天航空、军工、医疗、机车、汽车、机器人、船舶、5G云数据库等领域。
设备型号 Model | FC-300E (6+1) | FC-500E(2+1) | FC-500E (3+1) | FC-630E(2+1) | FC-630E(3+1) |
芯线线径（mm） Core Wire Dia(mm) | Φ0.8～Φ1.5 | φ1.5～Φ3.0 | φ1.5～Φ3.0 | φ2.0～Φ5.0 | φ2.0～Φ5.0 |
芯线绞合外径（mm） Twisted Outer Dia | Φ1.6～Φ4.5 | Φ3.0～Φ6.5 | Φ3.0～Φ7.2 | φ4.0～Φ11 | φ4.0～Φ12 |
绞距（mm） Pitch | 10～60齿轮绞距 Gear box | 10～100电脑绞距 Computer pitch | 20～160电脑绞距 Computer pitch | ||
绞向 Direction Of Lay | 左或右向可自由选择 Free option to S Z | ||||
最高转速（rpm） Max Speed | 1200 | 1500 | 1200 | 1200 | 1000 |
放线张力方式 Tension Control Method | 磁粉张力控制，机外调节 Magnetic tension control,can be adjust outside machine | 主动放线 active pay-off | |||
放线盘 Pay-off Size | Φ300盘（300 bobbin） | φ500盘（500 bobbin） | Φ630盘（630 bobbin） | ||
包纸机 Taping Machine | 中心包纸机，可实现断带停机 Center wrapping,when wrapping tape is break the machine will stop automatically | ||||
纸带尺寸 Paper Taping Size | 外径Φ300*内孔Φ51*宽度10~40mm Outside dia Φ300*internal hole Φ51*width 10～40mm | ||||
牵引轮直径（mm） Hauling Wheel Dia | Φ240 | Φ410 | Φ510 | ||
收线盘 Take-up Size | Φ500～Φ630 | Φ630～Φ800 | Φ800～Φ1250 | ||
排线方式 Traversing Method | 精密排线或轴承式光杆排线，排幅排距均可调整 Precious traverse or screw type ploish wire traverse, winding pitch and breadth are adjustable | ||||
升降方式 Lifting Mode | 电动升降 Electrical Lifting | ||||
部分使用客户 Some Customers | 万马集团、东尼电子、华通线缆集团、长顺电缆、华新丽华电力电缆、明诚线缆、火凤凰等 | ||||
