产品介绍
■ 专利号: ZL 2016 20138706.9
■ 本机优点：
1.退火炉为整体式设计，保温效果好，比同类产品省电约30%。
2.加热方式均为加热管加热，便于维护，操作简单。
3.退火采用氮气或蒸汽保护装置，铜线伸长率均匀。
4.镀锡炉锡鼎为一体铸造而成，炉内温度均匀，四角温差±2℃。

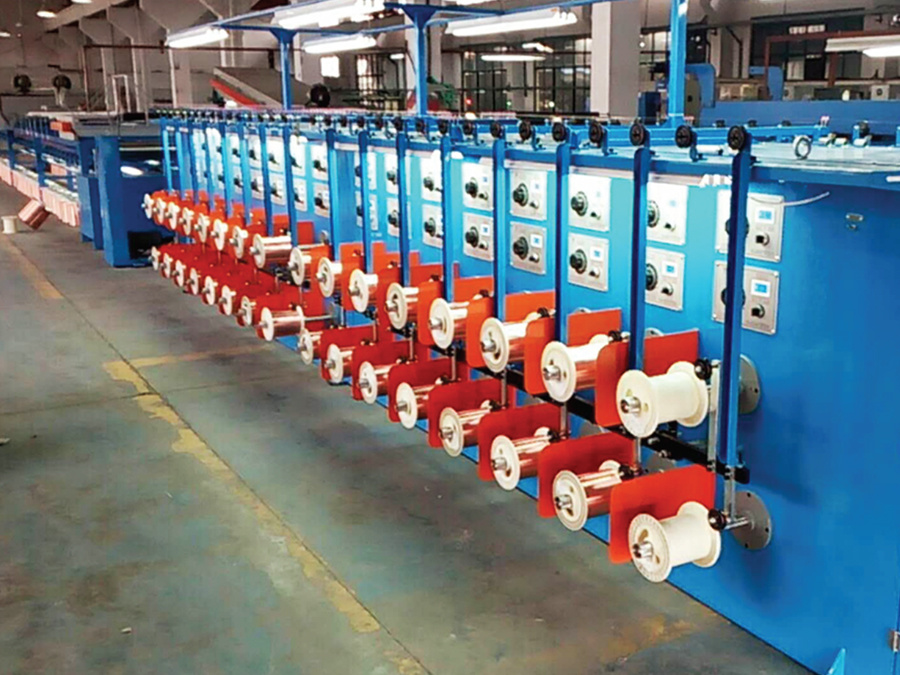

5.收线张力每头电压均为数显式，可精准调节张力，收线及放线处均设有节能照明灯，便于操作穿线。
6.(可选配)在触摸屏内一键切换不同收线盘排线功能，省去人工手动调节排线宽窄。
7.(可选配)物联网功能，多台设备信息可集成在多台手机或电脑上，随时查看机器运作情况，如温度设定、用电量、电压电流、线速、功率因数等，实现精细化管理，达到行业领先水平。
设备型号 Equipment Model | FC-T32 | FC-T42 | FC-T48 | FC-T64 |
设备用途 Machine Usage | 主要用于极细圆铜线及合金线退火镀锡 Apply for UItra-fine round copper wire and alloy wire annealing and tinning。 | |||
进线线径（mm） Inlet Wire Dia | Φ0.08～Φ0.32mm / Φ0.15～Φ0.64mm | Φ0.08～Φ0.32mm | Φ0.08～Φ0.25mm | |
最多进线条数 Max Nos of Inlet Wire | 32 | 42 | 48 | 64 |
线速度 Linear Speed | Max:300m/min | |||
放线方式 pay off type | 毛刷放线 Brush pay off | |||
放线盘型号 Pay off bobbin type | DIN 300 | |||
退火炉长度 Annealing Furnace Length | 5M/6M | |||
退火方式 Annealing Type | 管式退火 Tube type annealing | |||
退火保护方式 Annealing Protection Type | 水封保护+氮气或蒸汽保护 Water seal protection+notrogen or vapor protection | |||
镀锡方式 Tinned Type | 热镀 Hot dip | —— | ||
引取控制方式 Capstan Control Type | 电机+变频器控制 Motor+driver | |||
设备总功率 Equipment Total Power | 83KW | 92KW | 98KW | 87KW |
卷取控制 Take Up Control | 调压器控制力矩电机收线 Voltage adjusting controls torque motor take up | |||
收线盘尺寸 Take Up Bobbin Size | 5寸，8寸盘或5寸，8寸，10寸盘 5inch,8inch/5inch，8inch, bobbin | 5寸，8寸 5inch，8inch | ||
排线控制方式 Traverse Control Type | 减速电机+变频控制排线或伺服电机+PLC控制 Gear motor + driver or servo motor + PLC | |||
安装尺寸(mm) Installation Size | 23000L*1700W*2100H | 26000L*1900W*2300H | 28000L*1900W*2300H | 26000L*1800W*2300H |
部分使用客户 Some Customers | 震雄集团、鑫海高导、宝胜精密、远鸿科技、兴成铜业、东翼新材料、星达铜业、通鼎互联、华通电缆、国投新材料、顺驰电缆、正成鑫、江阴双宇、红旗电缆、元翔、鑫川电 、江西力博等 | |||
