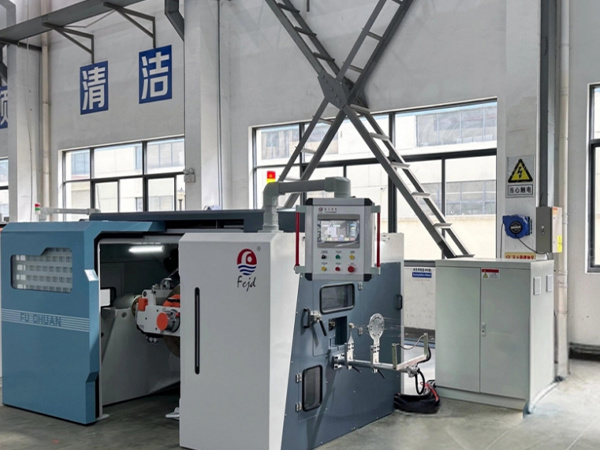

产品介绍
本机优点：
1.本机是我公司研发的新产品，主要用于电子线和汽车线等小截面导体绞合。
2.物联网控制：多台设备信息可集成在某一台手机或电脑上，随时查看机器运作情况，我司提供：①主机转速、②当前线速、③ 当前米数、④设定米数、⑤节距、⑥当前张力的modbus地址及端口。

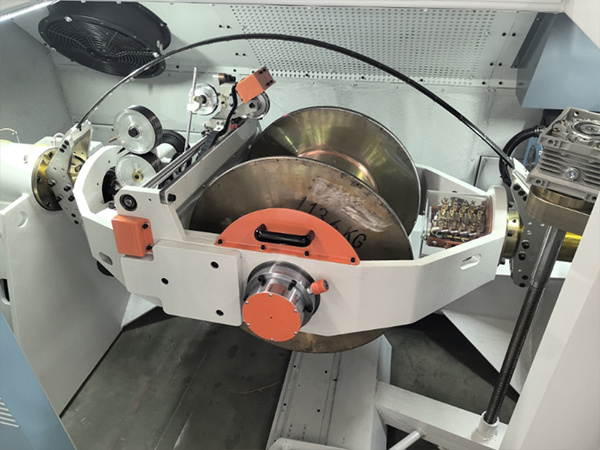

3.采用优质碳纤维弓，钢性强不易变形，单弓设计，重量轻，离心力小，有导线槽，减少线材与空气的摩擦，导体品质更稳定;
4..电子绞距，在触摸屏上设定所需绞距,不用更换绞距轮或齿轮,操作简单，节省人工及时间。
5.收线张力控制：交流变频电机驱动收线，通过高精度张力闭环控制系统，使内部收线张力从空盘到满盘张力恒定，避免导体拉伸等质 量问题。
6.配置精密排线装置，步进电机+精密滚珠丝杆排线，通过PLC精密计算，保证排线精度，并在触摸屏设置排线宽窄及排距，无需 停机调节，减少停机时间，提高生产效率。
7.配置激光排线检测:在精密排线滑台上增加两套激光感应头，通过排线导轮与激光感应头距离的设定，能够实时检测绞线的排线位置，当绞线排到线盘边时，自动换向排线，从而解决常见的排线欠边和堆线问题。
8.电动丝杆上下升降，丝杆升降传动轴向力大、可自锁、定位精度高，上下盘操作方便，寿命长。
9.主轴测温装置：当主轴异常发热或设备通风不畅时，主轴轴承温度超过设定温度，设备自动报警停机。
| 设备型号 | FC-652D | FC-653D | FC-654D |
| 绞合用途 | 适合于汽车线、电子线、电源线等七股以上的裸铜线、镀锡线、镀银线、漆包线等导体的绞合 | ||
| 单丝线径(mm) | φ0.12～0.45 | φ0.15~1.04 | φ0.15～0.52 |
| 绞合截面积(mm²) | 0.35～4.0 | 0.35～6.0 | 0.4~4.0 |
| 节距(mm) | 10.0~100(PLC Pitch) | 10.0~100(PLC Pitch) | 6.5~75(Gear Pitch) |
| 绞向 | 左右可自由选择 | ||
| 收线盘尺寸(mm) | φ500～630 | ||
| 最大转速 | 2600RPM | 2600 RPM | 2600 RPM |
| 主电机功率 | 15KW | 15KW | 15KW |
| 张力控制方式 | 交流变频电机 | 伺服电机收线 | 交流变频电机 |
| 升降方式 | 电动丝杆升降 | ||
| 保护 | 内外部断线自动刹车(电磁刹车),米到减速停机 | ||
| 排线方式 | 精密排线或轴承式光杆排线，排幅排距均可调整 | ||
| 主轴轴承润滑方式 | 自动加油 | ||
| 外形尺寸 | 3650L×2000Wx 2200H | 3650L×2000W×2200H | 3650L×2000W×2200H |
