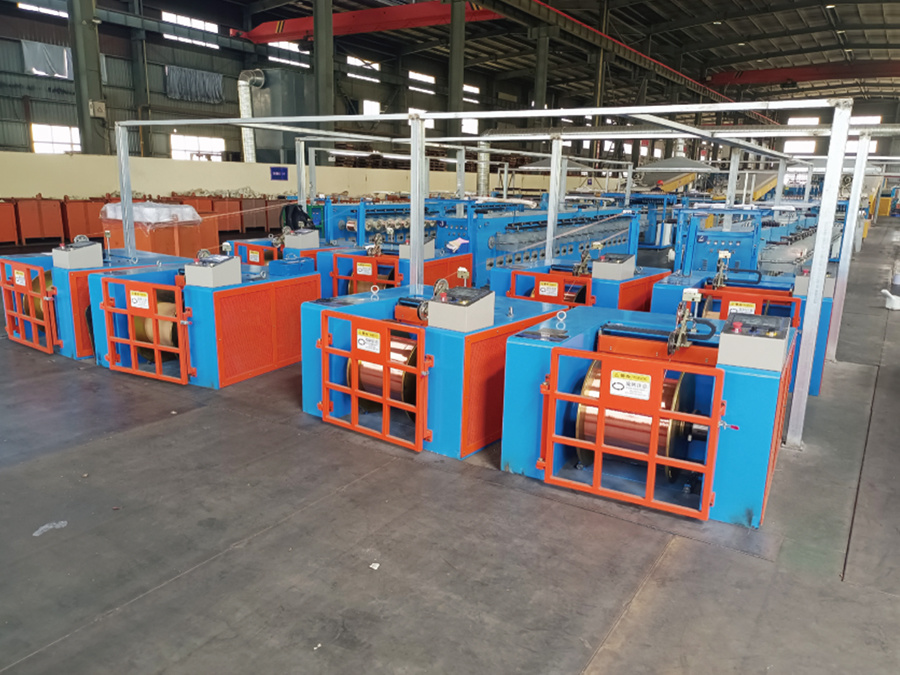

大盘并丝收线退火镀锡机系列
用途：主要用于圆铜丝退火/镀锡用,并将多股铜丝同时收在630铁盘上，代替多头拉丝收线
关键词：
绞线机
所属分类：
产品介绍
■ 专利号: ZL201610363066.6
■ 本机优点：
1.替代多头拉丝机并丝630盘大容量收线，操作简单，减少作业人员劳动强度。
2.每条线均配有断线检测及退火炉管自动加酒精保护功能，对应收线盘断线自动停机并刹车，不影响其他收线头。
3.退火炉进线端自动酒精装置或蒸汽保护可对铜线进行氧化保护，避免了中途停机线材氧化。
4.排线采用伺服电机+精密丝杆排线，排线速度与收线同步加减速，排线整齐平整。
5.(可选配)物联网功能，多台设备信息可集成在多台手机或电脑上，随时查看机器运作情况，如温度设定、用电量、电压、电流、线速、功率因数等，实现精细化管理，达到行业领先水平。
|
设备型号 Equipment Model |
FC-T42/630 |
FC-T48/630 |
FC-T64/630 |
FC-T80/630 |
|
设备用途 Application |
主要用于圆铜丝退火镀锡用，并将多股铜丝同时收在630铁盘上，代替多头拉丝收线 Mainly apply for round copper wires annealing and tinning, collected on the 630 iron plate at the same time, instead of multi-wire drawing machine take-up |
主要用于圆铜丝退火镀用，并将多股铜丝同时收在630铁盘上，代替多头拉丝收线Mainly apply for round copper wires annealing,collected on the 630 iron plate at the same time,instead of multi-wire drawing machine take-up |
||
|
进线线径 Inlet Wire Dia |
φ0.15 ~ φ0.64mm |
|||
|
最多进线条数 Max Inlet Wire |
42 |
48 |
64 |
80 |
|
线速度 linear Speed |
Max:300m/min |
|||
|
放线方式 Pay-off Type |
毛刷放线或越端放线 Brush pay off or far end pay off |
|||
|
放线盘型号 Pay-off Spool |
DIN 300mm/400mm |
|||
|
退火炉长度 Annealing Length |
6m/7.5m |
|||
|
退火方式 Annealing Type |
管式退火 Tube annealing |
|||
|
退火保护方式 Annealing Protection Type |
水封保护+酒精或蒸汽 Water seal protection+Alcohol or steam |
|||
|
设备总功率 Total Power |
105KW |
113KW |
123KW |
142KW |
|
吹干装置 Drying Device |
高压旋涡风机+吹水器 High pressure worm fan+blower |
|||
|
烘箱长度 Oven Length |
1.5M |
|||
|
引取 Hauling |
主动引取控制 Active hauling device controller |
|||
|
镀锡方式 Tinned Type |
热镀 Hot Dip |
—— |
||
|
收线控制 Take Up Control |
变频器控制力矩电机收线 Inverter control torque motor take up |
|||
|
收线操作方式 Take Up Operation Mode |
触摸屏操作 Touch screen operation |
|||
|
收线盘 Take Up Bobbin |
4~6只630盘收线（根据客户规格配置） 4~6pcs 630bobbin take up(can according to customer's requirement) |
|||
|
排线控制方式 Traverse Control Type |
伺服电机+精密丝杆排线 Servo motor + precious screw traverse |
|||
|
安装尺寸(mm) Dimension |
26000L*2200W*2300H |
27000L*2200W*2300H |
27500L*2200W*2300H |
32000L*2700W*2300H |
|
部分使用客户 Some Customers |
鑫海高导、世茂铜业、鸽牌电缆、华通电缆、重庆渝州、量达铜业、通鼎互联、鑫川电、正成鑫、德力西、国投新材料、顺驰电缆、津达电缆、江西力博、杭州远鸿、南翔电缆、元翔电器、保利线缆等 |
|||
